()피타소프트는 블랙박스/IP카메라(네트웍CCTV) 제조/무역/전자상거래,
소프트웨어 개발 등 비디오 및 기타 영상기기 제조업체로
블랙뷰 브랜드로 잘 알려진 블랙박스 전문 업체입니다.

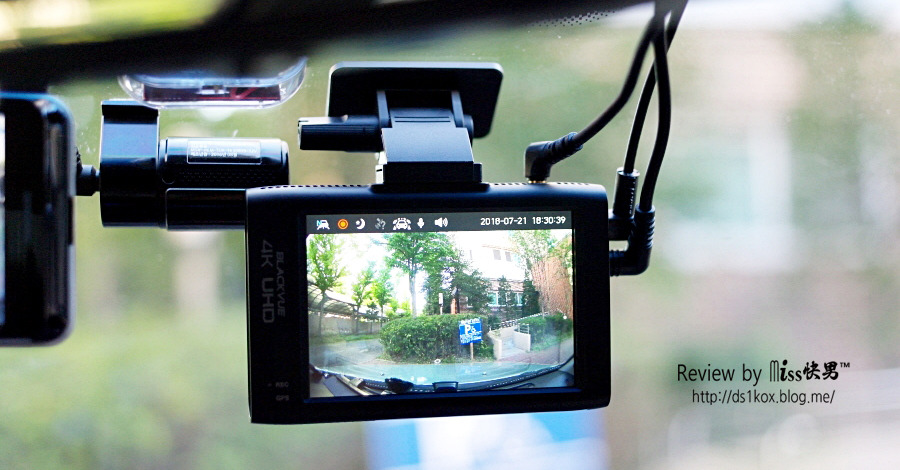

올해 리얼 4K 블랙박스가 나왔다고 하길래..
2차 체험단에 지원하게 되었습니다.

2년만에 블랙박스 체험이네요 ~ ^^*

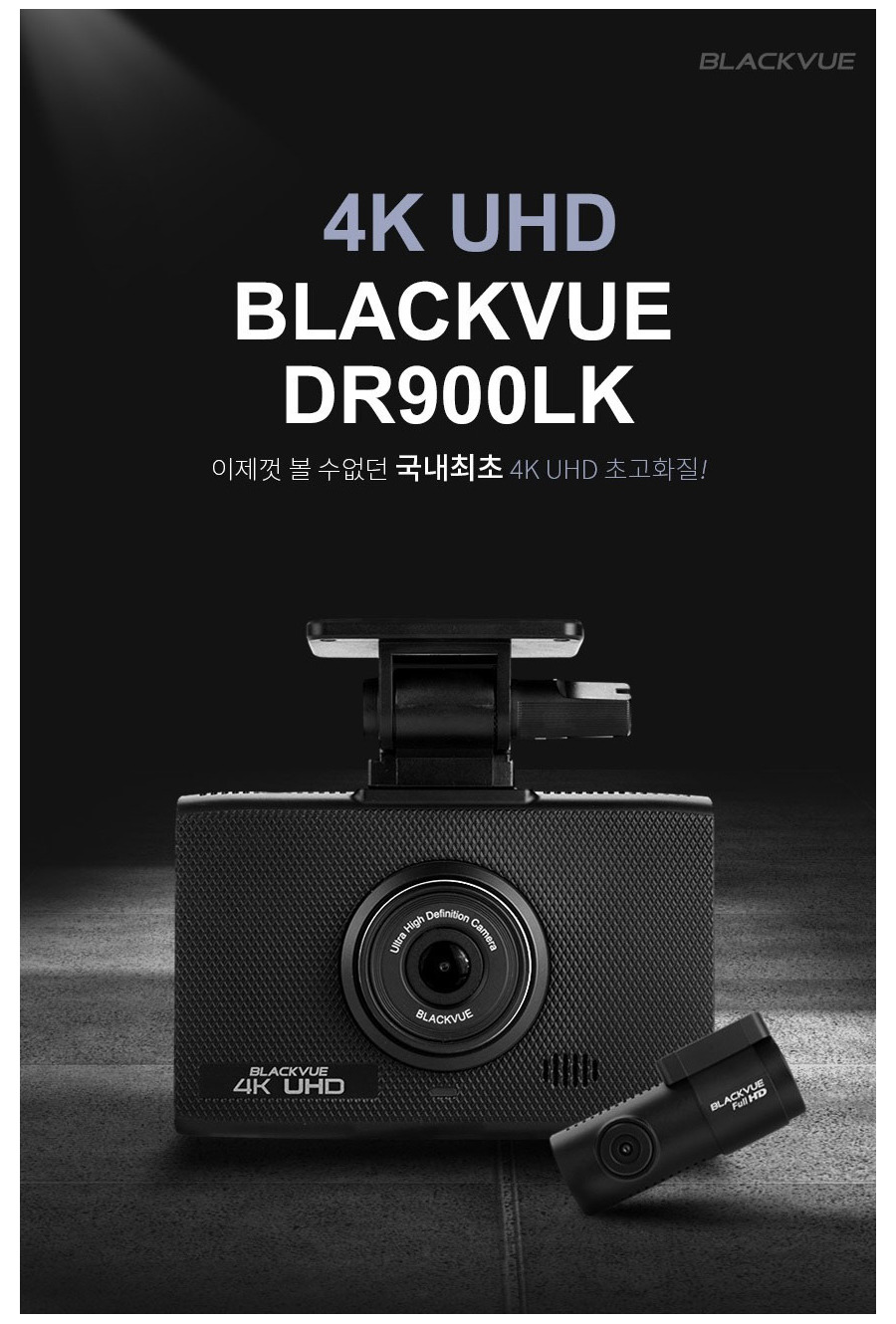

이번 사용기에서 소개할 제품은 ()피타소프트에서 제조 판매하는
전방 4K UHS(3840x2160) @ 30fps (Extreme) + Full HD(1920x1080) @ 30fps
“UHD+FHD 4K를 지원하는 블랙박스블랙뷰 'DR900LK' 블랙박스입니다.



992159475B55BCF30EAD93

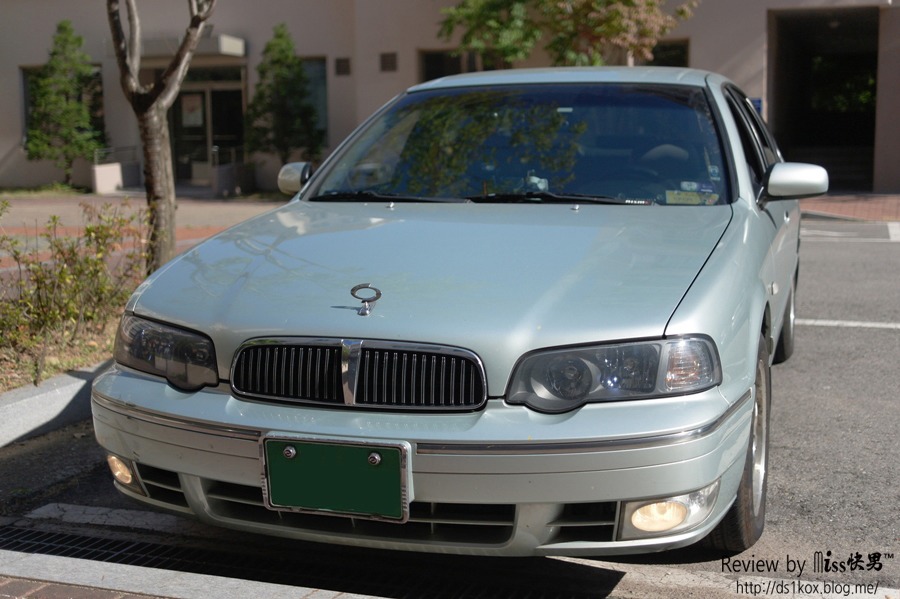

장착할 차량
2004년식 SM520 LPG인 저의 3번째 애마입니다.

997D7A475B55BCF439A0B4

위치선정
어제까지만해도 본인의 차량 전면유리 중앙에 아이나비 QXD950View, 좌측에 아이나비 QXD900View+,
아이로드 A9가 장착 되어 있었으며, 우측에는 리얼 프리미엄 QHD 2.5K 알바트로스 Q
장착되어 있었습니다.

 이번에 체험할 제품인
선명함을 넘어 생생함을 전달하는 국내최초 4K UHD 블랙박스 블랙뷰 'DR900LK'
아이나비 QXD900View+를 탈거 후 그 위치에 아이나비 QXD950View 옮기고
아이나비 QXD950View 자리인 중앙에 장착할 예정입니다.

 본인의 차량처럼 전면유리 중앙 하단에 내비게이션 거치대가 있는 분들은 약간 운전석, 조수석 쪽으로
이동하여 장착하거나 내비게이션용 선캡, 난반사 방지용 보호 필름을 붙이시길 권합니다.
블랙박스 녹화영상에 거치대가 유리에 비치어 전방 차량의 번호판이 잘 보이지 않는 경우가 있습니다.

997A16475B55BCF4193704

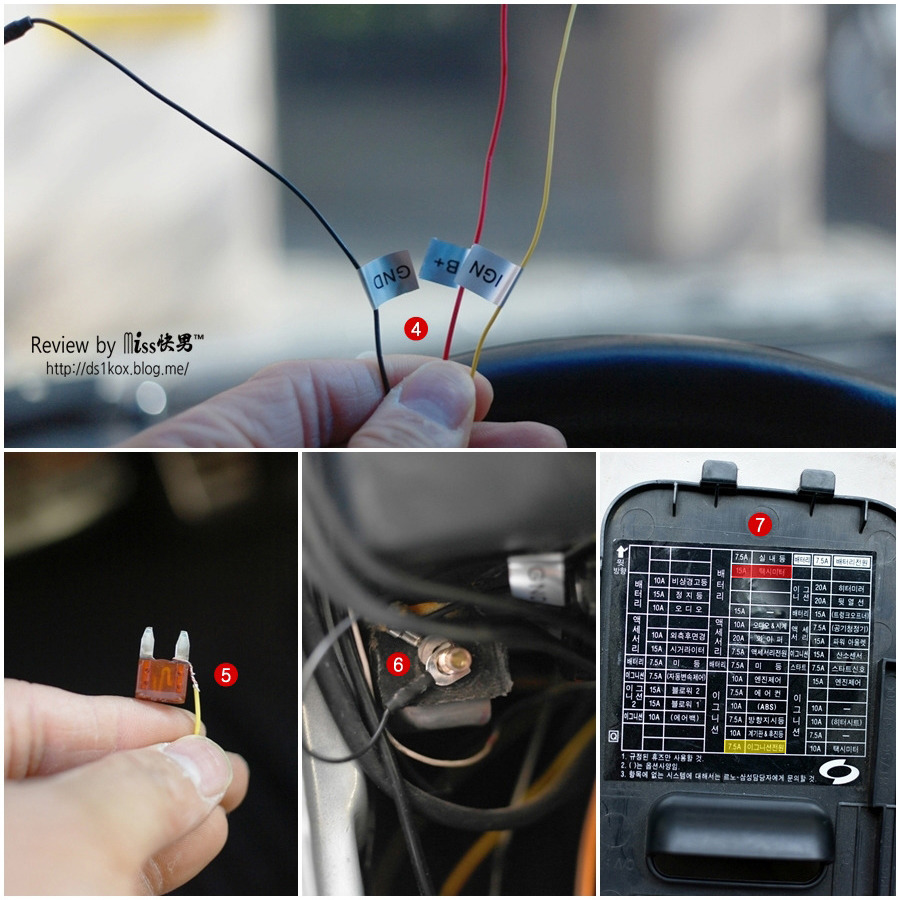

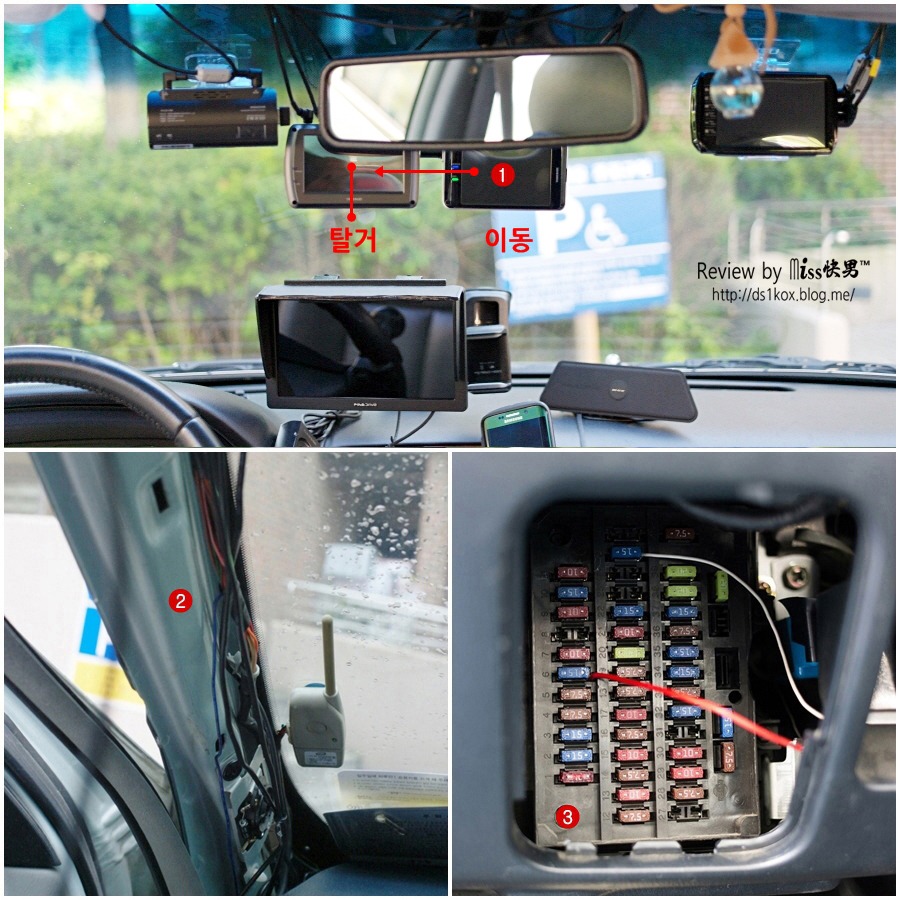

상시전원선 정리
위치에 블랙뷰 'DR900LK'를 장착할 예정입니다. 센터에 있던 아이나비 QXD950View를 왼쪽으로 옮김
A필러쪽으로 전원선을 정리하고 운전석
무릎쪽에 있는 휴즈박스 에서 상시전원을 연결하면 됩니다. 이는 일반적인 상시전원선 연결방법입니다.

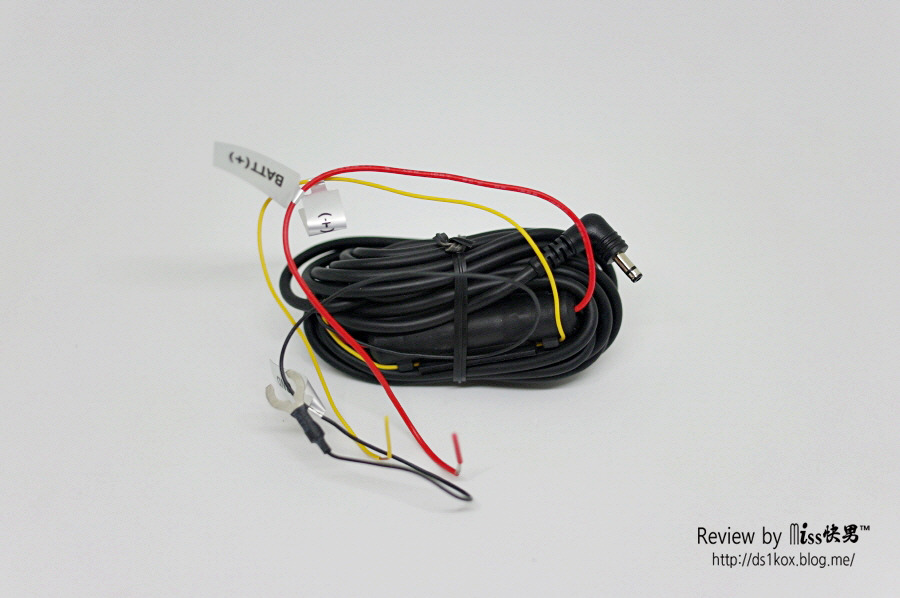

  블랙뷰 'DR900LK'에 기본 제공되는 상시전원선은 일반적으로 3가닥의 선으로 적색 B+, 황색 IGN,
흑색 GND로 빨간색 배선(B+)3에서 비상등, 제동등, 실내등(요즘 차량은 상시가 아닌경우 있으니 확인 요망)
중에서 연결합니다.



황색 IGNKey-On에서 작동하는 장치로 이그니선 전원에 연결합니다.
(본인의 차량의 휴즈박스에는 배터리, 이그니선, 엑세서리로 구분되어있어 배선 연결시 용이합니다.)
흑색 GND는 차체 금속 부위에 연결하면 됩니다.
상시전원 설치시 내용을 완전히 숙지하신 후 설치하십시요.
각 배선은 반드시 지정한 위치에 고정해야 하며, 배선 연결이 잘못된 경우
역전압이 발생화여 블랙박스에 심각한 문제가 발생 할 수 있습니다.

99223D475B55BCF51FF919

99C0A2475B55BCF6142255

차량용 보조배터리를 이용한 상시전원선 연결
본인은 스마트 블랙박스 보조배터리 “LUKAS LK-570”을 장착하고 현재도 사용중에 있습니다.
“LUKAS LK-570” 차량용 보조배터리를 사용하려는 이유는 주고 사용하는 블랙박스를 주행 및
주차중 녹화로 사용하기에 위해서입니다.
기존에 구입해 놓은 3선 연결잭이 있어서 같이 작업을 했습니다. 차후 블랙박스를 변경시
연결잭을 분리하여 한쪽만 작업하기 위해서입니다.

“LUKAS LK-570”의 사용기는 http://ds1kox.blog.me/220529252507를 참고하세요.

994646475B55BCF71D5AF5

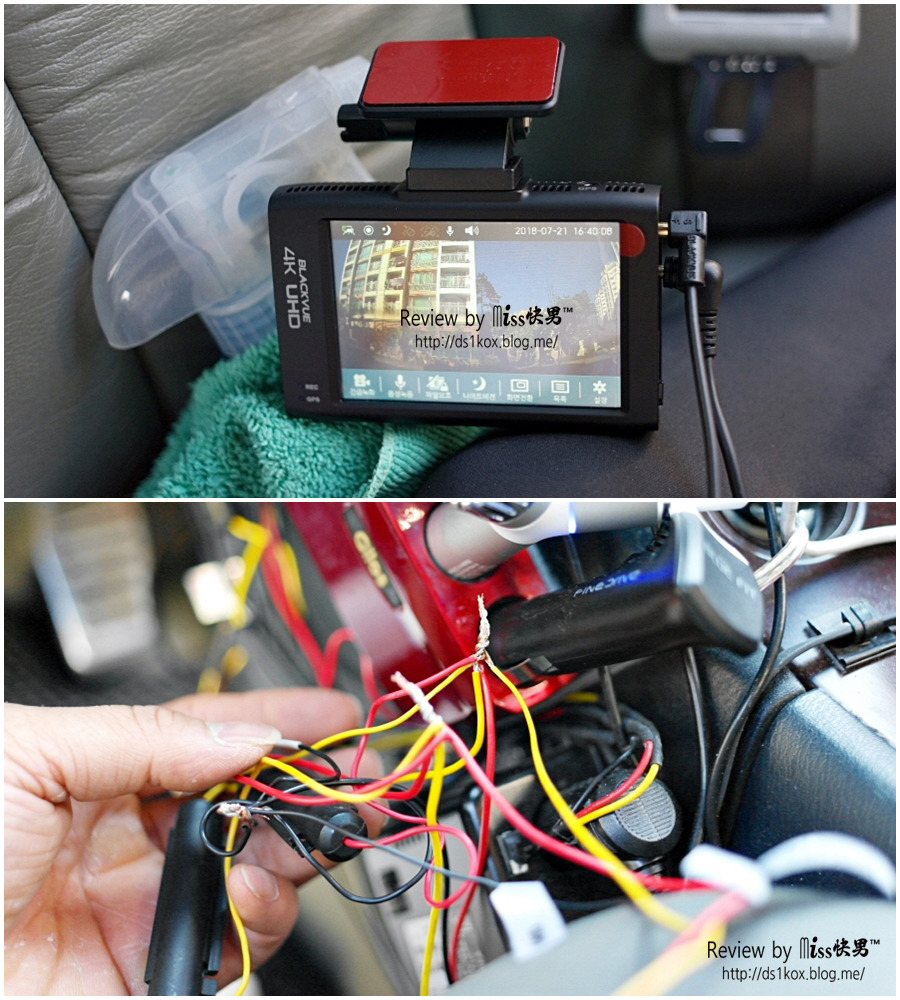

장착에 앞서 작동 테스트
선명함을 넘어 생생함을 전달하는 국내최초 4K UHD 블랙박스 블랙뷰 'DR900LK'
장착에 앞서 상시전원선을 임시 설치 후 작동이 재대로 되는지 확인 합니다.
상시전원선까지 매립했는데 작동이 안되면 ㅠㅜ

9947D24F5B55BCF925BFB9

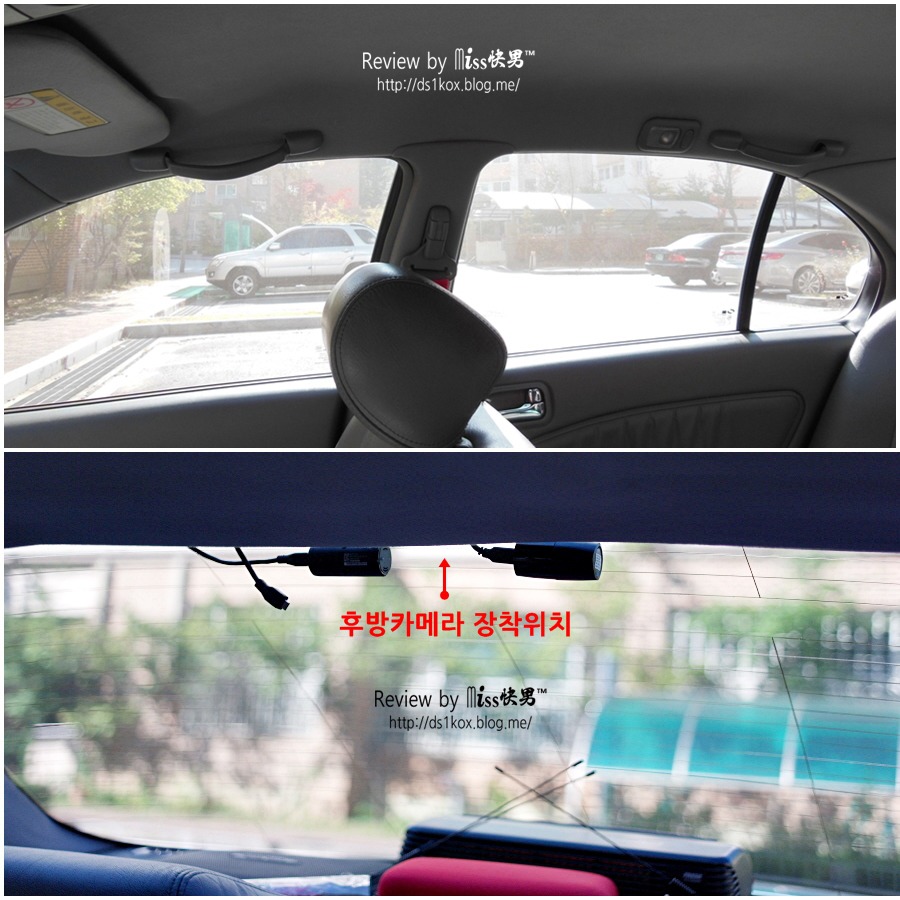

후방카메라와 연결케이블은 조수석쪽 A, B, C필러쪽 천장으로 감추었습니다.
아래에 보이는 후방카메라는 기존에 장착된 블랙박스 후방카메라와 함께 블랙뷰 'DR900LK'
후방카메라를 장착할 위치입니다. 무더위에 작업하다가 그만 후방카메라 장착한 모습을 못 담았네요..

9928A94F5B55BCFA284930

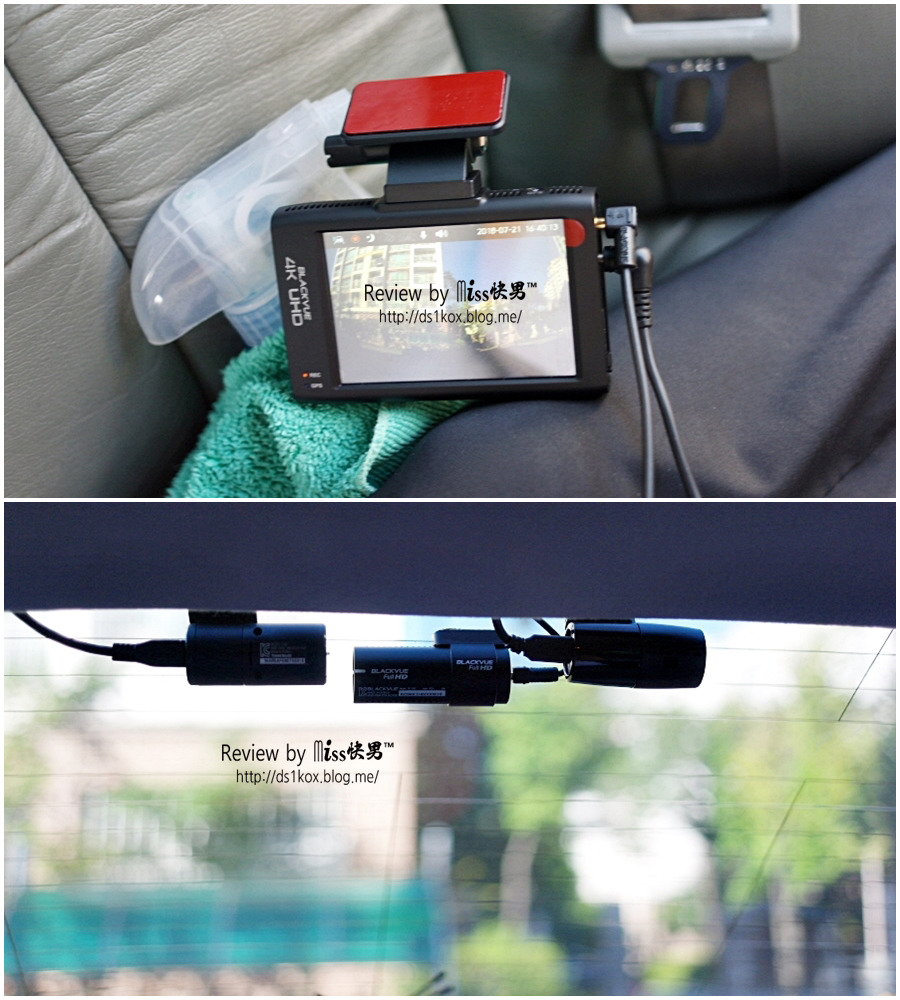

나만의 장착 Tip
블랙뷰 'DR900LK' 블랙박스 본체를 장착하기전 상시 전원케이블을 임시 연결 후 후방카메라와
연결 후 본체에서 후방영상을 확인하면서 후방카메라를 먼저 설치합니다
이때 뒷유리 열선이 화면에 담기지 않는 위치를 골라서 ~~



이때 본인과 같이 블랙박스가 많은 경우 기존 블랙박스 화면에 블랙뷰 'DR900LK' 후방카메라가
보이지 않게 위치 조절을 합니다.

99F3F34F5B55BCFB05E476

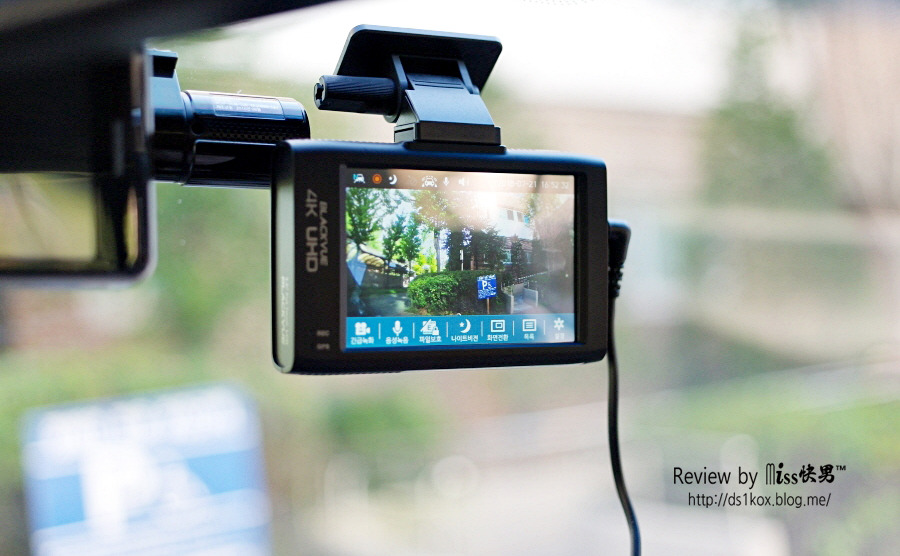

전면 유리에 블랙뷰 'DR900LK' 본체를 장착시에도 블랙뷰 'DR900LK' 전방 연상을 보면서
화면에 걸리는 부분이 없는 원하는 위치에 장착하였습니다.

전방 중앙에 파인드라이브 ADAS 카메라가 위치해 있어 부득이하게 조수석쪽으로 좀 이동해서
블랙뷰 'DR900LK'를 장착 하였습니다.

본체를 장착 후 배선을 다시 정리하였습니다.

 기존에 사용하던 아이나비 QXD950View 상시전원 케이블과 같으면 사용하려 했는데
맞지가 않더군요 ㅠㅜ

그래서 어쩔 수 없이 새로 배선 작업을..

99C2824F5B55BCFC3E0385

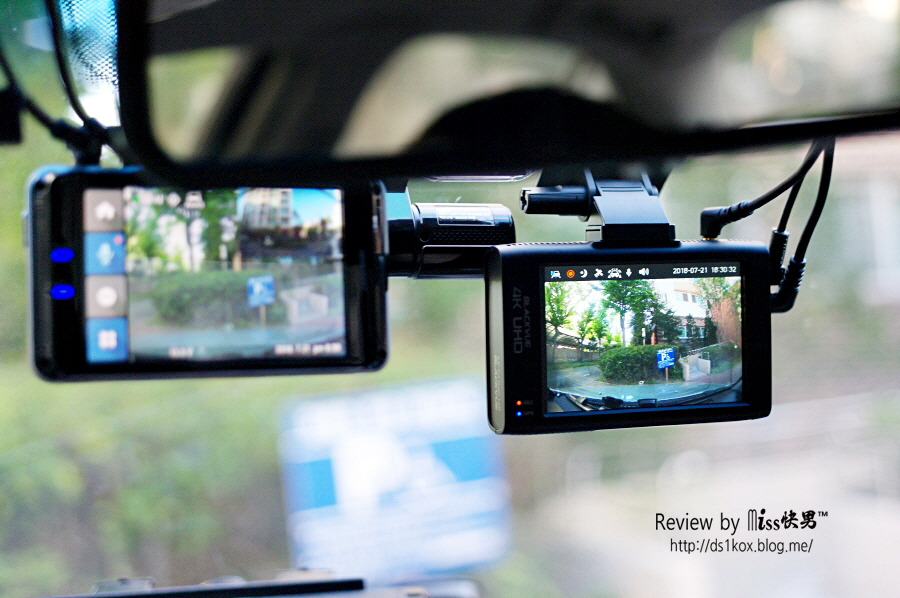

상시전원 케이블을 매립 후 전원을 인가한 모습

9917F44F5B55BCFC2860A0

본 제품 사용기는 네비인사이드(http://www.navinside.com/) 체험단으로서
()피타소프트 (http://blackvue.co.kr/)으로부터
선명함을 넘어 생생함을 전달하는 국내최초 4K UHD 블랙박스 블랙뷰 'DR900LK'
지원 받아 작성하였습니다.
그러나 사용기 내용은 어떠한 제약없이 솔직하게 작성 되었습니다.”
